美國科諾領先同行獨家提供在同一張照片中同時計算1-3個液滴的接觸角值并實時分析表面自由能的功能,計算算法可以為一液法、OWEN二液法和酸堿法(Acid base method).

眾所周知，在分析固體的表面自由能（surface free energy）時，最普通的計算方法為一液法(Equation of state）和酸堿法（Acid base method）。雖然二液法同樣可以用以計算固體的表面自由能，但由于其計算的固體分量較少，沒有酸堿法廣為接受。但是，酸堿法在計算固體表面自由能時，通常需要分三個液體，三次滴出，計算三次接觸角值，非常浪費時間。而若想一次就拍到三個液滴，就需要對鏡頭的視野范圍有很高要求。可以確認的是，通常情況下，視野范圍越大，放大率就越小。而更小的鏡頭放大率會導致更大的接觸角測值誤差。幸運的是，美國科諾研制出了一個超大視野范圍的鏡頭，實現了30mm超大視野范圍的取得，也一下解決了一張照片中出現三個液滴的問題。

通過美國科諾接觸角分析系統CAST3.0中的ROI技術，我們實現了一次性計算得出三個接觸角值的目的，同時，在全自動實時分析三個接觸角變化的時候，也可以實時計算固體表面自由能的變化。

當然，對于一種液體，或兩個液體，對于我們而言就變得非常簡單。

目前，本系統正在量產中，我們會在近期推出相應的視頻資料，敬請期待。我們也可以接受預訂相應的接觸角測試系統。

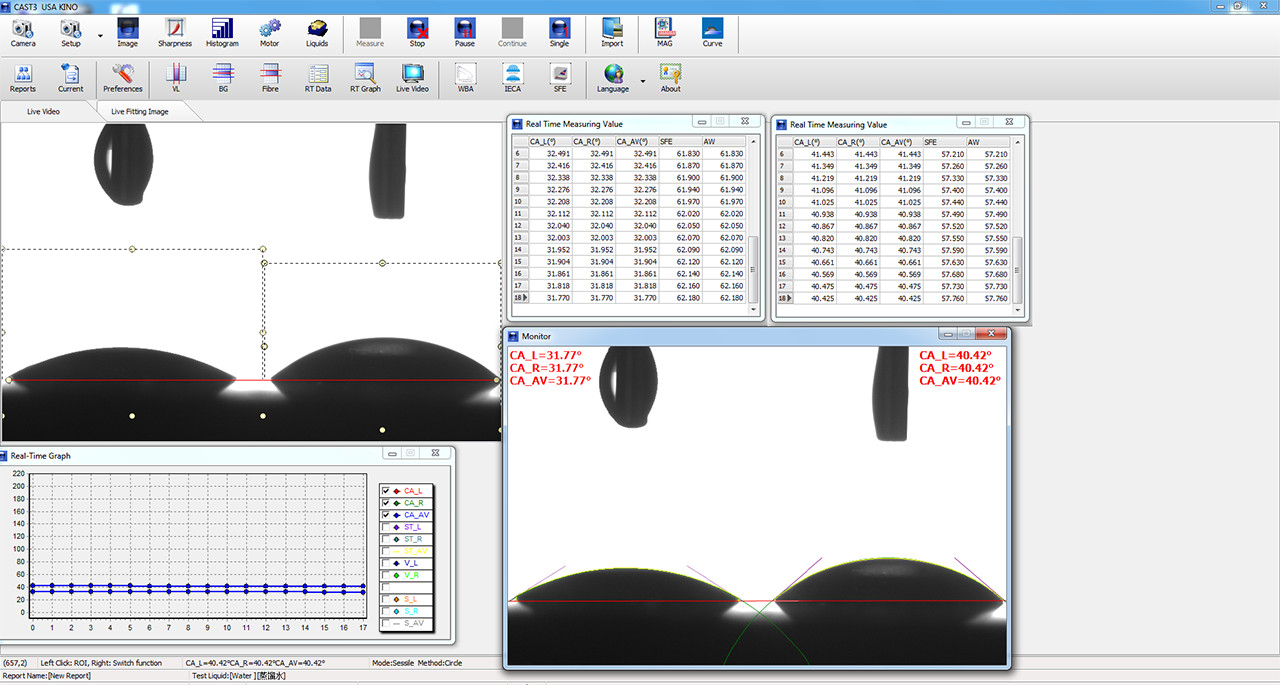

雙液滴法測試軟件截圖： 由于此截圖中采用了低FOV鏡頭，所以，只能測試雙液滴。如果要測試三個液滴的接觸角值，需要升級鏡頭及相機。

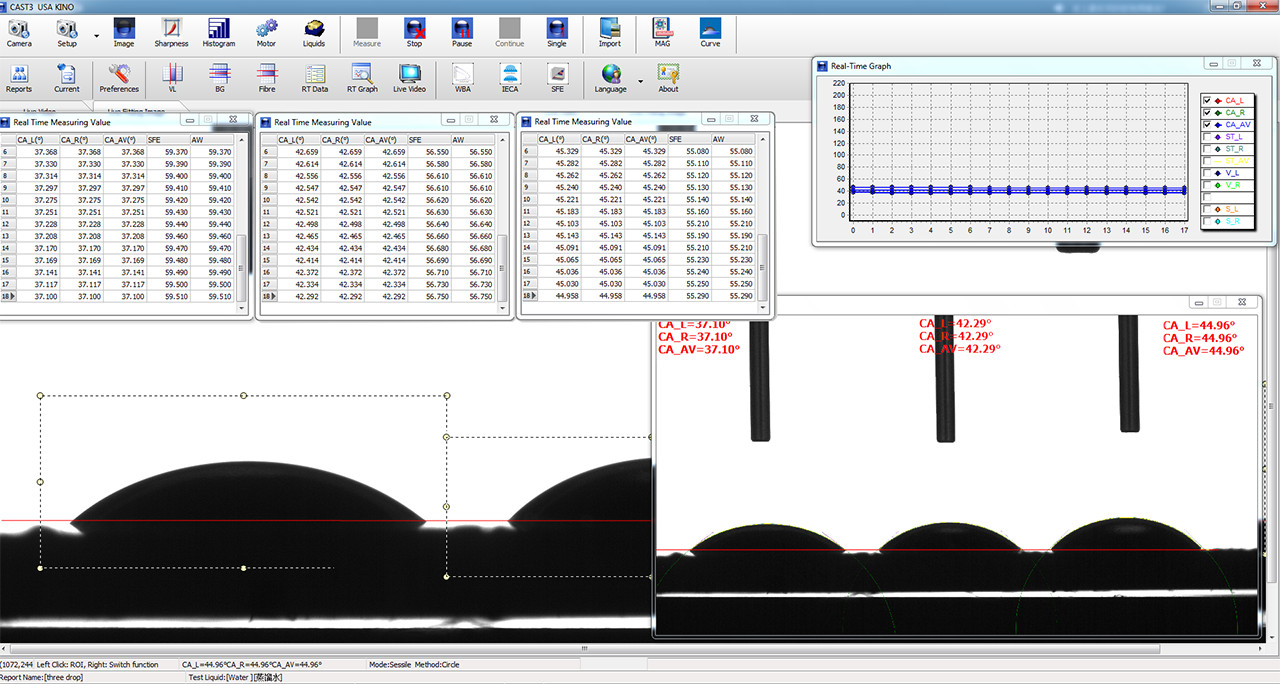

一個相機拍下三張液體圖片并同時計算接觸角。

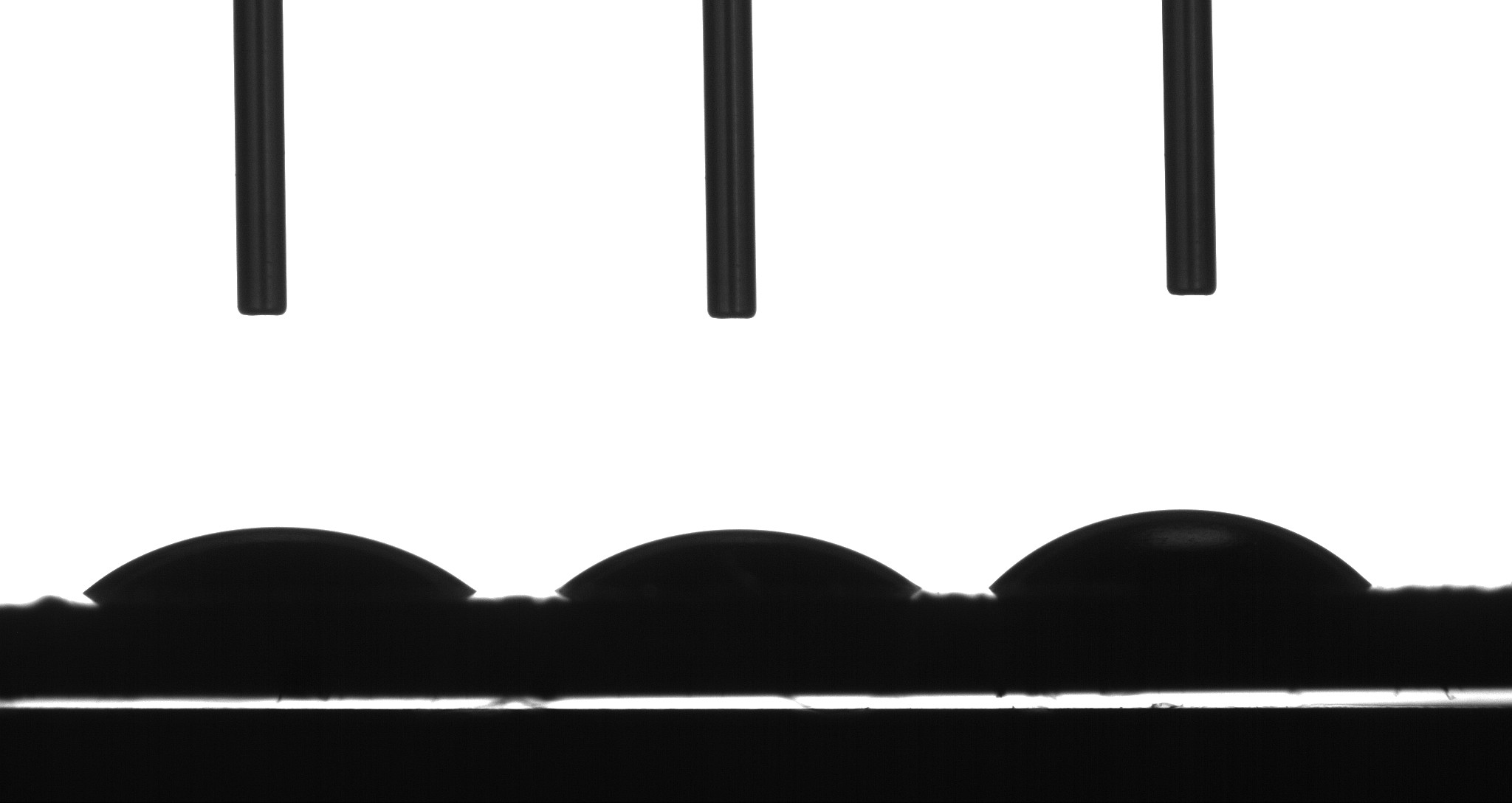

三個液體的原始圖片。
