→ RealDrop?/TrueDrop?接觸角測量儀
→ 基于ADSA?—RealDrop?的第一性原理測試
→ 更先進技術、新應用：3D接觸角測量、高溫高壓旋轉滴、界面流變
→ 拒絕Young-Laplace法或幾何量角器的經驗驅動誤差
→ 創新性的實現了從二維向3維時空的界面化學測量的進發
→ 全面解決接觸角滯后現象對于接觸角測值的影響
→ 全面提升接觸角測值的精度，深度探密界面化學新領域
→ 為實現構建異構性，構建仿生材料新模型提供了最強大的工具
→
我們有能力也愿意為您分享我們的研究成果、測控經驗
→ 我們可以貼近您的真實需求，為您提供定制化服務
→ 近200個視頻資料為您提供最為詳細的技術解決方案
→ 專業的工程師為可針對您的材料提供專門的定制夾具、改制
→ 坐擁著最為豐富的行業經驗與優勢資源。
→ 基于雙效果平行光源和平行光鏡頭的光學設計
→ 表面3D形貌測試技術：分析表面形貌與接觸角關系
→ 納升噴射針頭與傳統進液多系統進液
→ 優秀的影像系統CAST?3.0，高精度的ADSA?－RealDrop?測試算法
→ 模塊化設計理念：3D接觸角測試型塊，可升級的框架設計，界面流變分析功能
→ 最高溫度可達200℃、最高壓力可達70MPa
→ 基于阿莎?算法第一性原理驅動而非寬度測量法
→ 可實現廣義Young-Laplace方程測試原油流變模量
→ 液滴鎖定與粘附力測試技術，為中國三次采油
技術的進一步發展提供了全新視界
→ 提供頂視3D接觸角測量功能熒光分析功能
→ 提供微米級樣品臺及鏡頭水平調整功能
→ 更專業的CAST?3.0，ADSA?－RealDrop?算法加持
→ 納升噴射針頭與常規進液雙系統
→ 力學鉑金板法表面張力模塊加持，測試固體表面是否存在有面污染物。
→ 動態表面張力測試速度提升至2ms
→ 基于阿莎?（ADSA?）算法，第一性原理驅動
→ 沒有鉑金板或環法的零接觸角假設的測值誤差
→ 可自動修正接觸角和浮力值的表面、界面張力測量儀器
→ 可測試uN級粘附力，與接觸角測量儀聯用。
→ 提供原油儲液池、活油取樣罐，真正可注入原油
→ 提供高壓氣體增壓裝置，可注入二氧化碳、甲烷氣體
→ 全自動恒壓自動增壓泵，注入液滴或氣泡過程壓力保持恒定
→ 伺服電機控制系統，提供界面流變分析功能
→ 采用了CAST?3.0，基于ADSA?－RealDrop?的技術Young-Laplace方程擬合法

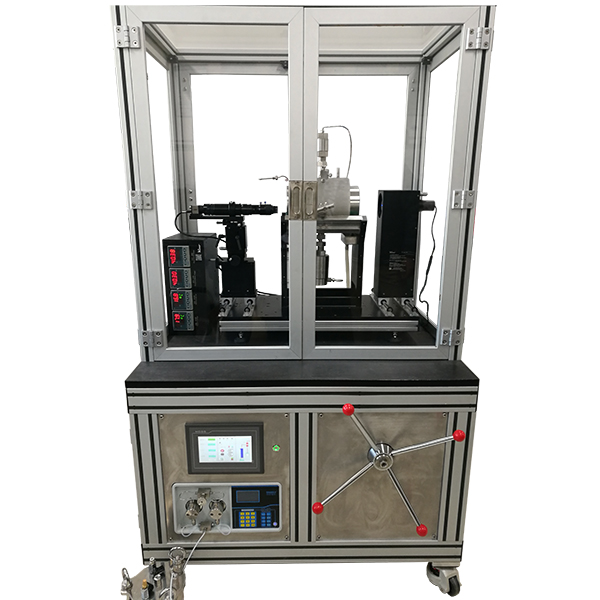

技術亮點：
專為極端工況設計，壓力范圍0.1-70MPa，溫度覆蓋-30~200℃，同步分析高溫高壓下油-水界面張力（精度±0.1mN/m）、熔融態材料接觸角（θ精度±0.5°）及界面流變特性（振蕩頻率0.1-50Hz）。適配油氣田開發（驅油效率評估）、頁巖潤濕性分析（接觸角滯后Δθ監測）等場景，符合SY/T5370等能源行業標準。（99字）
技術亮點：
如何在高溫高壓條件下測試接觸角和界面張力值
在固體水平平面上滴上一滴液滴，在固體表面上的固－液－氣三相交界點處由其氣－液界面和固－液界面兩切線把液相夾在其中時所形成的角稱為接觸角。
1、高溫高壓條件下的接觸角測試：通常情況下，油滴或水滴液滴的形狀受重力影響而不形成一個球冠，常用方法如θ/2法或圓擬合法通常不能用于分析這種條件下的接觸角值， 這種有重力影響的接觸角的測量通常采用基于阿莎®（ADSA-RealDrop®）技術的Young-Laplace擬合法，有量綱分析，沒有無量綱分析的經驗驅動及0.4-0.8小范圍特定邦德系數的約束。

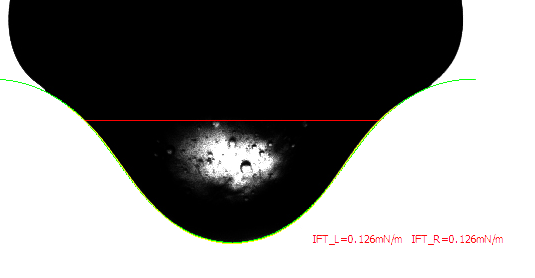

2、高溫高壓條件下的液/氣表面張力或液/液界面張力值的測試：在高溫高壓條件下，懸掛滴的外形輪廓可以用以表征其表面化學性質。采用停滴法（Constrained Sessile drop method）或懸滴法（Pendant drop method）的方法,通過分析液滴的輪廓并將使用Young-Laplace方程，就可以分析得到熔液的表面張力值及其相應的體積大小。
基于阿莎®（ADSA-RealDrop®）技術的Young-Laplace擬合法界面化學分析系統CAST®3.0
本系統通過攝錄下單張或基于時間變化的多張液滴（Drop）或氣泡（Bubble）的圖像，采用亞像素級的圖像識別技術分析所捕捉到的圖像中的關鍵信息如圖像邊緣等，利用有限的如密度、重力加速度、時間等參數，通過復雜的數學分析模型（Young-Laplace方程曲線擬合），將液滴輪廓邊緣曲線與數學模型分析得出的的理論曲線通過特殊圖像曲線擬合技術進行優化分析，進而得出如液－氣表面張力值、液－液界面張力值、固－氣接觸角值、液－液－固三相體系接觸角值等物理化學參數。
我們團隊的核心技術正是在于通過近30年的努力，將Young-Laplace方程曲線（ADSA-RealDrop®技術）的擬合技術充分應用到界面化學性質的分析中來。

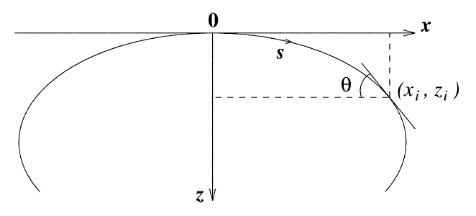

γ(1/R_1 +1/R_2 )=Δρgz+2γ/b
高溫高壓界面流變儀及接觸角測量系統應用矩陣
| 行業 | 檢測目標 | 技術方案 |
|---|---|---|
| 油田三次采油 | CO?驅替過程中超臨界態CO?-原油界面張力（10-30mN/m） | 高溫高壓懸滴法（75MPa/150℃）+ 振蕩滴界面流變分析（0.1-50Hz） |
| 頁巖氣開發 | 頁巖微裂縫內甲烷-壓裂液潤濕性（接觸角θ=30-120°） | 原位頂視3D接觸角成像（藍寶石視窗）+ 動態滯后角追蹤（Δθ精度±0.5°） |
| 地熱能源 | 地熱流體-巖石表面高溫結垢傾向（接觸角θ＞90°預警） | 多相流模擬艙（200℃/30MPa） + 表面自由能極性力占比監測（γ^P＜20mJ/m2觸發警報） |
| 表面活性劑開發 | 高溫（120℃）高礦化度（20wt%）下界面膜彈性模量（E'＞5mN/m判定穩定） | 恒速擴張法（100mm/min） + 彈性弛豫模型擬合 |
| 深海油氣勘探 | 水合物-海水體系界面粘彈性（儲能模量G'＞損耗模量G''判定穩定） | 低溫高壓（4℃/50MPa）振蕩滴分析（振幅5%應變） |
| 化工反應器設計 | 超臨界流體（如SC-CO?）對催化劑涂層的潤濕改性（θ下降＞20°判定有效） | 實時接觸角-壓力關聯曲線（0.1s采樣率） + 表面粗糙度同步分析（Ra 0.01-50μm） |
| 技術特性 | 技術優勢 | 應用場景 |
|---|---|---|
| 多級壓力系統 | 10-70MPa模塊化耐壓艙（可定制100-200MPa），藍寶石視窗透光率＞92% @500nm | 超臨界CO?驅油（75MPa/150℃）、深海油氣勘探（50MPa/4℃） |
| 寬域溫控平臺 | -30~200℃精確控溫（±0.5℃），集成原油專用油浴槽（粘度＞5000cP適配） | 頁巖氣藏潤濕改性（120℃）、熔鹽反應器腐蝕監測（200℃定制） |
| 防污染快拆結構 | 316L不銹鋼快接模塊，支持CO?/N?惰性氣體接入，30分鐘完成腔體清潔 | 生物醫藥無菌檢測、高活性化學品界面分析 |
| 三維可調樣品臺 | 六軸定位精度±5μm，支持50×50網格掃描（100mm平臺） | 晶圓封裝缺陷定位、巖芯多孔介質潤濕性分布建模 |
| 模塊 | 技術參數 | 動態監測能力 |
|---|---|---|
| 工業遠心鏡頭 | 0.35-4.5X連續變焦（畸變<0.08%），工作距離200mm（防熱干擾） | 實時追蹤高溫條件下原油鋪展（200℃高速成像延遲＜0.1s） |
| LED光源 | 470nm組合光源，穿透高濁度介質（透光率優化30%） | 渾濁壓裂液界面膜厚度測量（精度±2μm） |
| 高速成像鏈 | 德國160-3200fps工業相機（標配），可選1000fps模塊捕捉微秒級界面行為 | 液滴彈跳動力學分析（Δt=1ms）、泡沫破裂過程監測 |
多物理場耦合分析
全自動測量體系
| 行業 | 檢測指標 | 技術方案 |
|---|---|---|
| 油氣三次采油 | 超臨界CO?-原油界面張力（10-30mN/m） | 高溫高壓懸滴法（75MPa/150℃） + 動態弛豫分析（Δt=0.1s） |
| 新能源電池 | 固態電解質-鋰金屬潤濕性（θ<30°判定兼容） | 惰性氣氛艙（O?<1ppm） + 原位頂視3D接觸角成像 |
| 核反應堆材料 | 熔鹽-合金界面腐蝕速率（θ變化＞10°/h預警） | 鉭合金耐蝕腔體 + 非接觸測量（200℃高溫適配） |
| 生物醫用涂層 | 植入體表面蛋白吸附（Δθ<5°判定抗污達標） | 生物模擬液動態追蹤 + 表面自由能極性分量監測（γ^P<25mJ/m2） |
技術差異化價值
|
壓力腔體指標
|
可提供壓力范圍包括10MPa, 30MPa, 50MPa, 70MPa
|
|
最大壓力范圍
|
-70MPa ( 壓力范圍根據選購不同而不同)
|
|
溫控方式
|
外接恒溫水槽或高溫油浴
|
|
最高溫度范圍
|
200℃
|
|
溫控范圍
|
-30-200℃ (取決于所選購的恒溫水槽或油浴)
|
|
觀察窗材料
|
藍寶石(50-200MPa以上) or 防爆玻璃 (低于40MPa)
|
|
觀察窗大小
|
≈18mm
|
|
腔體材料
|
不銹鋼 (Hastelloy C276 可選)
|
|
內腔體積
|
約 12.7 mL
|
|
壓力值讀取方式
|
數字壓力傳感器，數顯壓力表，分辨率:0.01MPa, 精度: 0.25, 最大壓力值: 100M Pa, 通訊接口: RS485
|
|
油樣加熱樣品池（蓄油池）
|
標準提供油樣加熱樣品池，用于注入特殊樣品，比如有粘的原油樣品
|
|
溫控方式
|
外接恒溫水槽或高溫油浴
|
|
最大溫度
|
200℃
|
|
溫度范圍
|
-30-200℃ (取決于所選購的恒溫水槽或油浴)
|
|
溫度傳感器
|
PT100 ，精度：0.1℃
|
|
高壓增壓泵
|
形成一個液-氣兩相液滴(一個泵)或液-液兩相液滴(兩個泵)
|
|
控制方式
|
手動 (自動增壓泵供選)
|
|
最高壓力值
|
85MPa
|
|
排氣口
|
容器下方提供一個排氣口
|
|
增壓泵受體內最大容積
|
100mL (石英玻璃容器體積約 250mL)
|
|
高壓閥以及樣品管
|
不銹鋼或Hastelloy C276 可選
|
|
視頻系統機械結構
|
|
|
3維平移臺控制機械
|
XY軸移動范圍： 60mm；精度：0.01mm；Z軸移動范圍：13mm ；精度：0.01mm.
|
|
二維水平臺
|
采用了千分頭控制視頻系統的水平
|
|
一維傾斜平臺
|
調整背景光的傾斜角度
|
|
重量以及外觀尺寸
|
|
|
主體外觀尺寸
|
90(L)*35(W)*90 (H) cm
|
|
主機重量
|
41kg
|
|
增壓泵外觀尺寸
|
18(L)*90(W)*60 (H) cm / 臺
|
|
增壓泵重量
|
34kg / 臺
|
