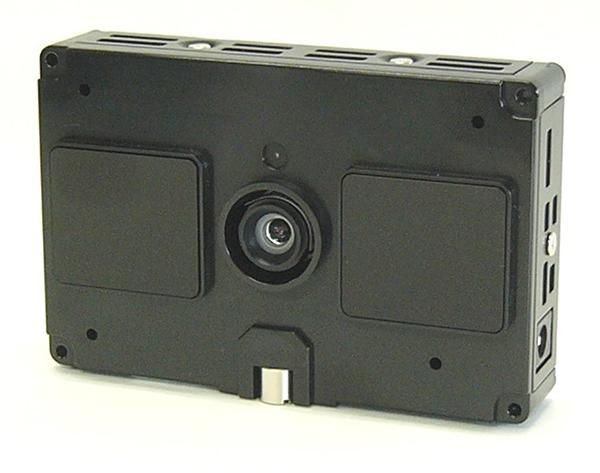

世界首家可室內，也可室外使用的VGA（640*480）精度的TOF相機。KN4型為室外用 NIR 型
－ 世界首家可室內，也可室外使用的VGA（640*480）精度的TOF相機
－ 一體化模塊組，方便對TOF技術進行全面評估與應用
－ 世界級的研發團隊，全面深入研發和提供TOF芯片解決方案
－ 領先的底層噪聲解決方案
－ 世界首家采用CCD ToF Sensor
－ 整合了CCD ToF傳感器以及VGA圖像傳感器，真實還圖3D世界

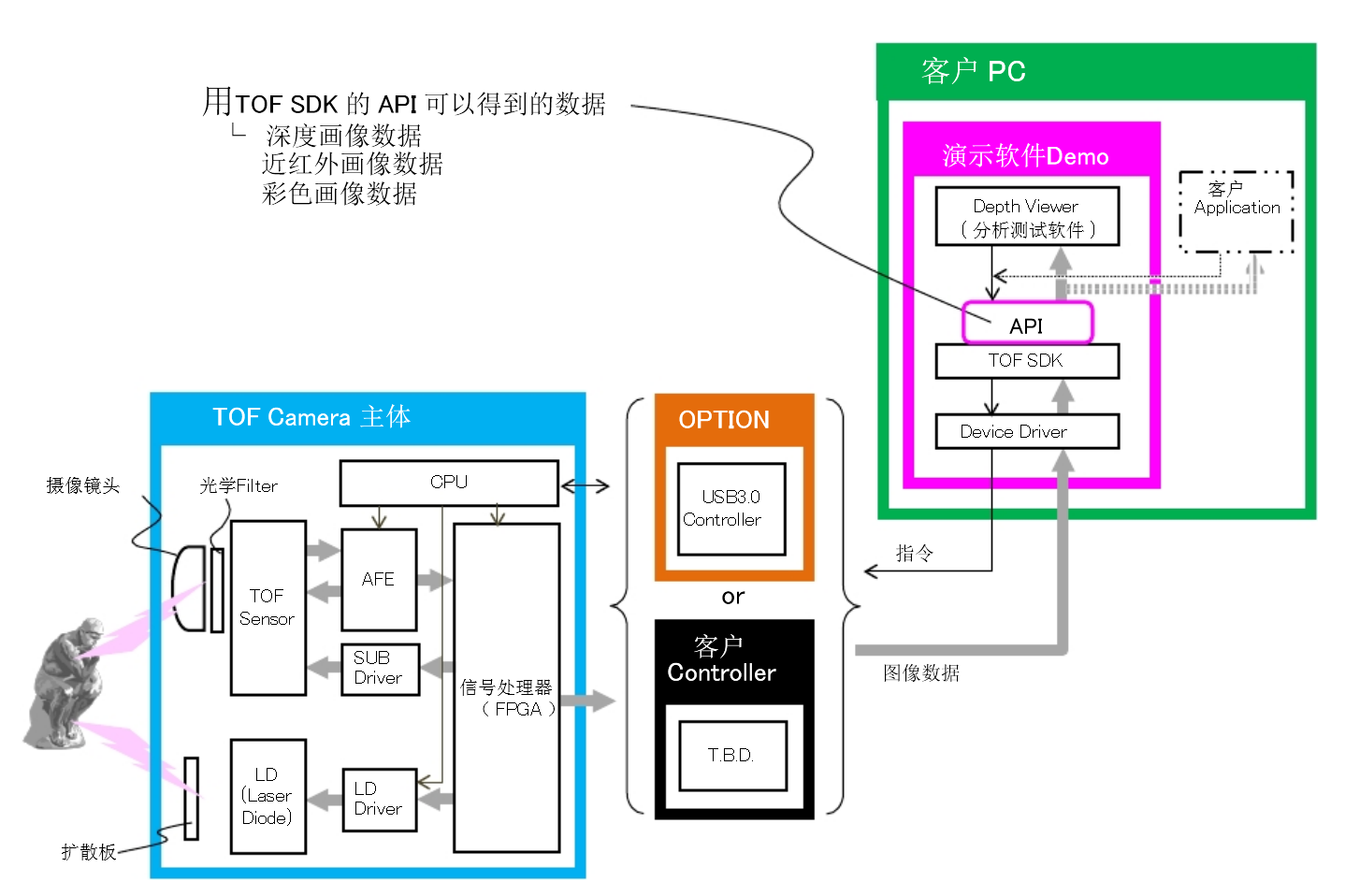

系統構成
TOF相機技術參數
|
|
KN1 ：室內用 RGB
|
KN2：室內用 NIR 型
|
KN3 ：室外用 RGB 型
|
KN4 ：室外用 NIR 型
|
|
成像傳感器
|
CCD ToF Sensor， VGA Imaging Sensor， 總像素：約 30 萬像素
|
|||
|
距離精度
|
320x240
（約7.7 萬點）
|
640x480
（約30 萬點）
|
320x240
（約 7.7 萬點）
|
640x480
（約30 萬點）
|
|
彩色（RGB）精度
|
640 x480
|
―
|
640x480
|
―
|
|
近紅外（NIR）精度
|
320x240
|
640x480
|
320x240
|
640x480
|
|
相機速度
（Frame Rate）
|
24[fps]max
|
30[fps]max
|
30[fps]max
|
|
|
噪聲消除功能
|
內置（可取消）
|
|||
|
距離測精度
最長測量距離
|
攝像距離最高可達12[m]
|
|||
|
工作環境溫度
|
0 ～+40[℃
|
|||
|
光源
|
半導體laser（ Class1 ）、 855[nm
|
半導體laser（ Class1 ）、 940[nm
|
||
|
數據接口（ I/F)
|
平行接口
|
|||
|

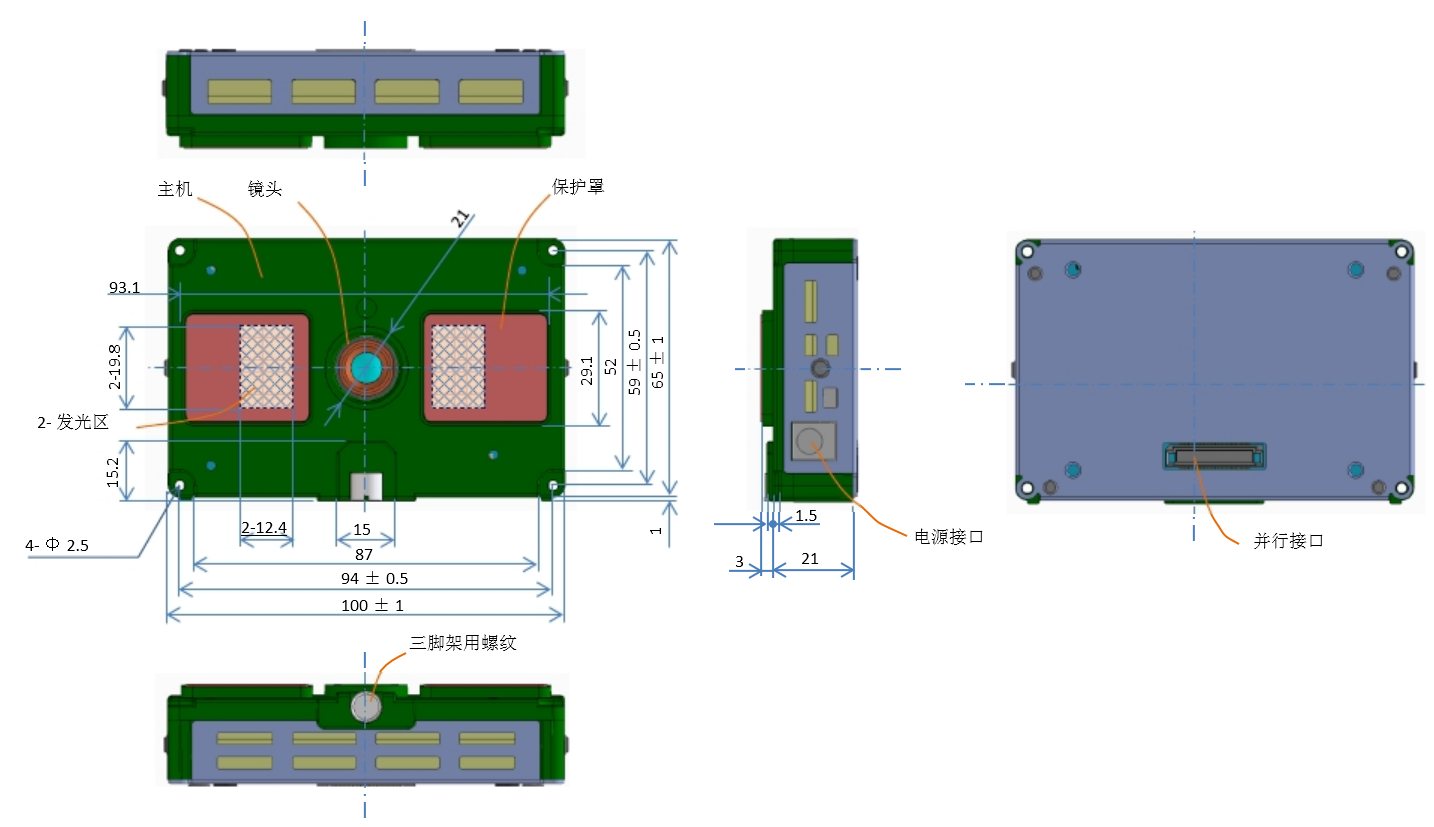

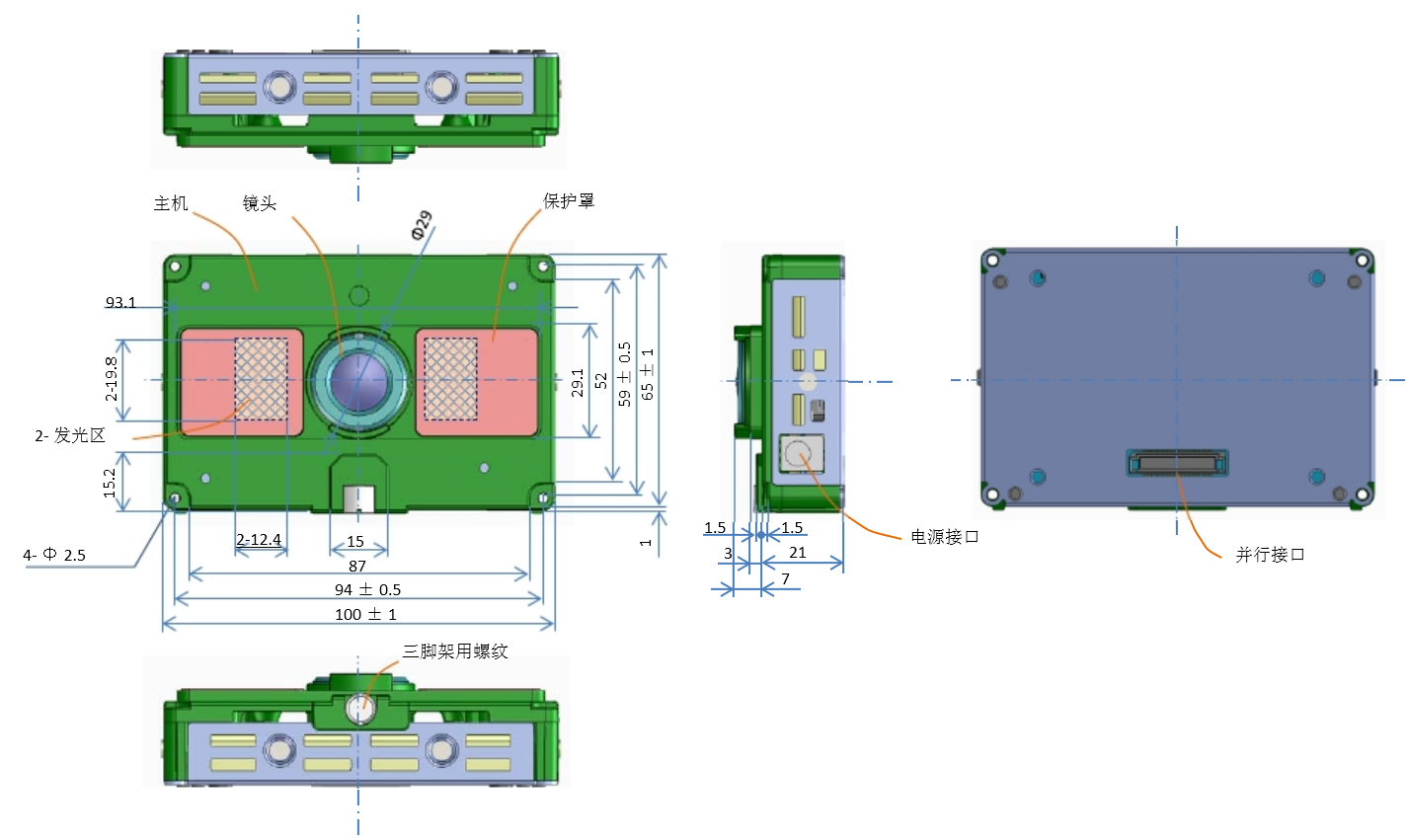

尺寸 [mm]
|
100× 65× 24
|
|||
|
重量
|
約150[g]
|
|||
|
電源
|
DC 5[V]×4[A]
|
|||
|
USB3.0接口板
|
|
|
電源適配器
|
5V/4A AC Adapter 100-240V 50/60Hz 0.3A
|
|
TOF_SDK
- 主要功能 -
?深度圖像， RGB圖像／ NIR 圖像的獲取
?各種Camera設定指令的發送等
|
|
|
評估分析軟件
|
Depth Viewer
- 主要功能 -
? RGB/ 距離 /NIR 各圖像的實時顯示
? RGB/ 距離 /NIR 各圖像數據的保存
（ 24bit/16bit/8bitPNG 形式）
?測試并顯示距離值，區塊內的距離值的平均值計算等
|
|
`
|
Windows7 Professional SP1(32bit
|
|
工作環境
|
32 bit (x86) processor
USB3.0 （contact B type）
CPU 2.60[GHz] 以上
Memory 4GB 以上
|
|
開發環境（分析測試用）
|
NetFramework4.0 以上
Cypress FX3 driver
（ USB3.0 interface board）
|
|
開發環境（應用開發用）
|
Visual C++ 2010 Express
OpenCV 2.4.5
Cypress FX3 Driver
|
