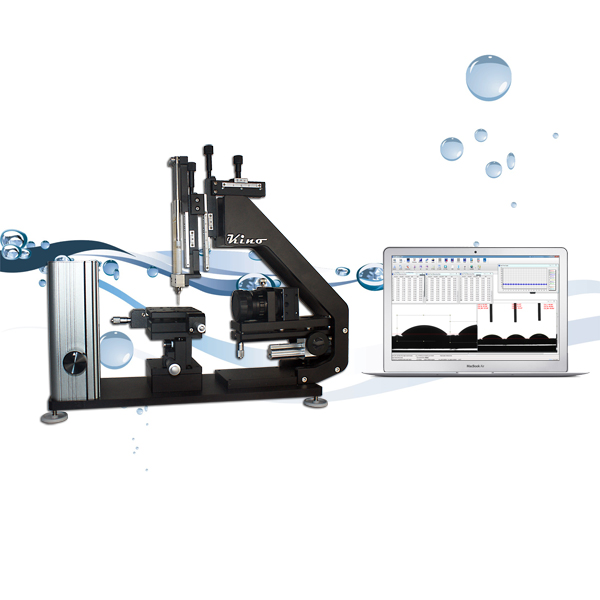

SL250系列視頻光學接觸角測量儀及界面張力儀是美國科諾聯合上海梭倫于2018年推出的新一代標準型接觸角測試儀。該儀器憑借其便攜輕巧、功能齊全和高性價比的特點，成為教學、科研演示以及質量控制領域的優選設備。其模塊化設計理念不僅便于操作和維護，也使其在教學和科研應用中表現出色，能夠滿足多樣化的測試需求。
SL250系列界面化學分析系統由上海梭倫經美國科諾授權，在豐富的經驗基礎上研制而成。采用標準影像分析法原理，結合模塊化設計理念，可為客戶提供多達幾萬種不同的組合形式，滿足不同需求。該系統整機由精密光學機械結構、先進的光學成像系統、精密滴定系統以及專業級界面化學分析軟件CAST®2.0組成，能夠進行多種測試，包括動態和靜態接觸角值、固體表面自由能及其分布（色散力、極性力、氫鍵力）、液-氣和液-液界面張力值以及液體界面粘彈指數（振蕩滴）等。
我們致力于為客戶提供性能優越、價格合理的儀器設備，并以專業的技術支持保駕護航，為客戶的研發和質量控制工作提供可靠的技術保障。
接觸角：
在固體水平平面上滴上一滴小液滴，在固體表面上的固－液－氣三相交界點處由其氣－液界面和固－液界面兩切線把液相夾在其中時所形成的角稱為接觸角。
應用范圍
|
|
符合標準
→ASTM D 724： Standard Test Method for Surface Wettability of Paper (Angle-of-Contact Method)
→ASTM D 5946-2004：Standard Test Method for Corona-Treated Polymer Films Using Water Contact Angle Measurements
→ISO 15989：Plastics- Film and sheeting - Measurement of water - contact angle of corona-treated films
產品特色
模塊化設計
SL250系列采用模塊化設計理念，可實現多達幾萬種不同的組合形式，滿足客戶多樣化的測試需求，適用于教學、科研、品質控制等場景。
高精度光學系統
專業級界面化學分析軟件CAST®3.0
高性能光學成像系統
便攜與人性化設計
智能化測量與分析
多功能擴展
用戶友好界面
SL250系列視頻光學接觸角測量儀及界面張力儀憑借其高精度、便攜性和功能全面性，成為教學、科研和品質控制領域的理想選擇，為客戶提供高效、可靠的測量解決方案。
技術參數
以下標注“*”的為各型號主要區別之處。
|
|
SL250A |
SL250B |
|||||
|

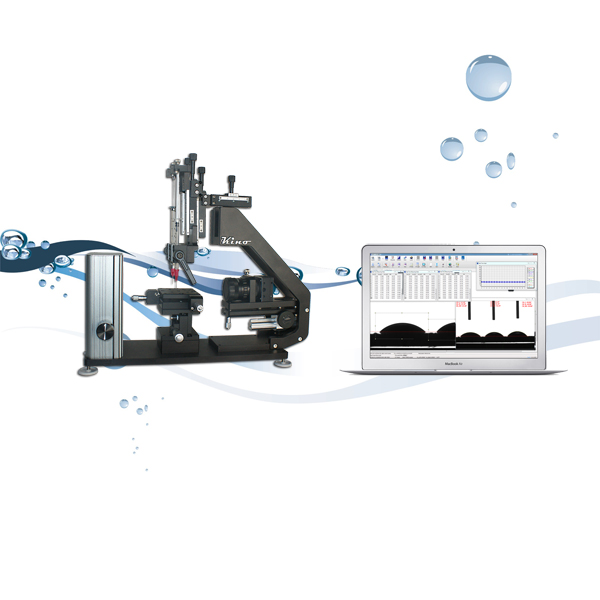

儀器外觀圖 |
|
|
|||||
|
相關型號主題詞 |
研究型靜態接觸角儀
/界面張力儀 |
標準型動、靜態接觸角儀
/界面張力儀 |
|||||
|
硬件配置及指標 |
樣品臺控制 |
水平X移動 |
選購 標準無配置 |
||||
|
水平Y移動 |
|||||||
|
上下Z移動 |
手動 12.5 |
||||||
|
樣品臺旋轉 |
無 |
鏡頭與樣品臺同時旋轉 手動 用于測試前進/后退角/滾動角 |
|||||
|
水平調整 |
手動微調鈕控制樣品臺水平、整機水平調整、鏡頭水平調整 |
||||||
|
樣品臺 |
120* |
120* |
|||||
|
可放置最大樣品 |
不受限制 |
受限于底板大小，可定制 |
|||||
|
其他控制 |
針管XY移動 |
行程： |
|||||
|
進液控制Z：移液 |
手動 行程： |
||||||
|
鏡頭水平控制 |
一維俯仰調整 帶鎖死功能 |
||||||
|
遮光片技術 |
有 需另選購 |
||||||
|
配件 |
可選購：
專業纖維夾具、專業薄膜、植物葉片夾具，可用于分析纖維或表面不平整樣品的接觸角值。 |
||||||
|
進樣器 |
型號 |
手動雙注射泵或單注射泵三連體進液器 |
|||||
|
標配精度 |
|
||||||
|
移液方式 |
手動控制移液操作 |
||||||
|
針頭 |
可替換針頭進樣針管，包括 |
||||||
|
成像系統 |
鏡頭 |
工業連續放大鏡頭 1-5X 有效像素：100-500 pixel/mm |
|||||
|
相機 |
1、工業級黑白USB2.0攝像機；
2、分辨率：752*480（標準視頻WVGA格式）；（可選130萬像素、300萬像素、500萬像素或更高清的攝像機）
3、圖像速度：25幀/秒；（可選100幀/秒、300幀/秒、1000幀/秒或更高）
4、標準制式圖片格式轉換，無圖像變形；
5、通訊接口：USB2.0 無兼容性問題/可選1394接口相機 |
||||||
|
光源系統 |
可調亮度單色冷光LED光源，接觸角圖像邊緣更清晰 |
||||||
|
軟件系統 |

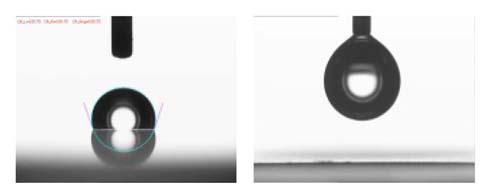

測試液滴狀態，共5種：懸滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3態）、氣泡虜獲法（Captive Drop）、插板法、振蕩滴法(oscillating drop)等。 |
||||||
|
接觸角計算方法，共兩類7種以上：
（1）基于真實液滴®（TrueDrop®）技術的幾何模型量角器法、基于阿莎®（ADSA®-RealDrop®）技術的Young-Laplace方程擬合法。 |
|||||||
|
接觸角數據取得方式：全自動測值和人工修改相結合。按“測試”，軟件自動完成拍照-查找敏感點-計算接觸角值-顯示計算結果，整個過程無須人工干預，以降低人為因素影響。 |
|||||||
|
接觸角量測技術：數學模型擬合與實際液滴外廓實際量測相結合，解決非對稱圖像測值問題 |
|||||||
|
自動曲面修正：上凸曲面、下凹曲面、表面粗糙度修正； |
|||||||
|
動/靜態接觸角測試，可測試前進/后退角/傾斜角和滾動角值 |
|||||||
|
拍攝圖像方法：單張或25幀/秒連續拍攝 更高速度需選購相應速度相機如60幀、100幀、1000幀速度的相機。 |
|||||||
|
獨特的雙軟件觸發技術，可用于測試粉體、紙張以及其他吸水性材料分析時的第一時間點接觸角取得，也可用于小接觸角測值全過程拍攝。 |
|||||||
|
左右接觸角值分別計算與比較功能，軟件自動求取平均接觸角 |
|||||||
|
自動生成曲線圖，可實時觀測接觸角的變化情況 |
|||||||
|
強大的數據庫管理功能：數據與圖像一一對應，備份、壓縮、導出EXCEL表格，測值以及曲線擬合結果均可保存到導出的圖片上，直觀明了。 |
|||||||
|
視頻錄相功能：錄制AVI格式影視圖像，可用于PPT文件制作。 |
|||||||
|
12種左右表面自由能估算模型，包括：
Equation of State ( Neumann et al. )、Good-Girifalco、Owen-Wendt-Rabel、Simple Fowkes、Extended Fowkes、WU法1-2、Schultz法1-2、Acid-base(Van OSS & Good)、Jhu、Zizman臨界表面張力法等共12種表面自由能估算方法，不但能分析低能固體表面，也能分析高能固體表面，以及他們的分布（色散力、極性力、氫鍵值、路易斯酸堿等） |
|||||||
|
可潤濕性分析功能（Wetting Behavior Analysis，WBA®分析） |
|||||||
|
|
|||||||
|
通用性指標 |
接觸角測試范圍 |
0°＜θ＜180° |
|||||
|
讀值分辨率 |
0.01° |
||||||
|
測試精度 |
±1° (θ/2 法) ±0.1°（阿莎） |
||||||
|
界面張力測試范圍 |
0.001-2000mN/m |
||||||
|
界面張力測試分辨率 |
0.001mN/m |
||||||
|
界面張力測試方法 |
阿莎（ADSA－RealDrop/Young-Laplace擬合技術 |
||||||
|
主機尺寸及重量 |
300Wx650Lx600Hmm 23-30kg |
||||||
|
電源 |
AC100~240V 50/60HZ |
||||||
