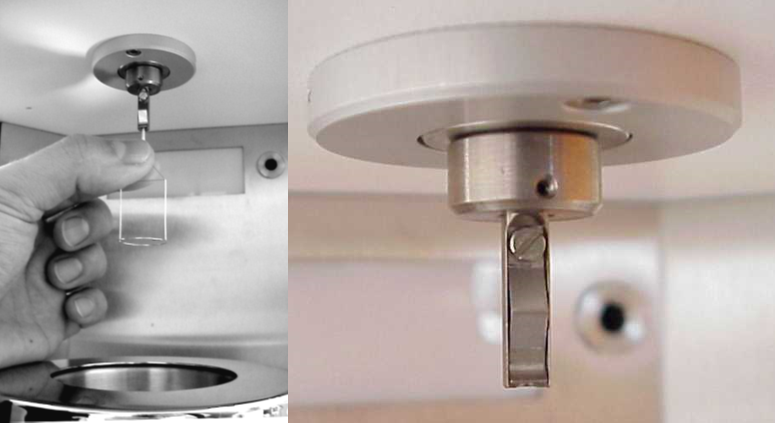

無用的裝置一：全自動天平刀口鎖定裝置
事實情況下，這種設計缺陷只有在部分德系的表面張力儀和部分中國產的表面張力儀生產廠才會出現。世界上領先技術的表面張力儀生產廠，在采用白金板原理時采用的是軟件連接，利用板或環本身的重力影響，形成鉛垂效果。在安裝鉑金板和鉑金環時，沒有向上插入的動作，所以，也不會對天平造成傷害。而且，采用的分析天平本身通常會有向上和向下兩個保護。因而，軟件 連接方式
第一，沒有硬連接板或環的傾斜情況出現或傾斜的可能性更低；
第二，不會對天平造成傷害；

第三，測試操作更為方便，精度更高。

所以，全自動天平刀口鎖定裝置事實上是一個沒有用的裝置，不會對儀器的測試表面張力形成有效的精度提升。而相反，會造成板或環的傾斜，同時，操作過程易對傷害天平。目前，這個裝置只有德系的儀器才會存在，正是由于這個裝置的存在，正說明其儀器有明顯的設計缺陷。
無用的裝置二：折疊光路結構
在有框架設計時，特別是將相機、鏡頭等全部密封到一個箱子里后，如果想再次調整鏡頭的俯仰角度則會存在一定的困難，通常有三種方式可以實現：
第一、將調整俯仰的微分頭驅動透過一個專門的轉接結構，穿過機箱并可以在機箱外邊調整（如美國科諾的SL200B系列和C602系列）；

第二、打開機箱，在機箱里面進行調整；

第三、安裝一個折疊光路的棱鏡結構，并將棱鏡結構裝到機箱外邊，調整棱鏡的傾斜角度進而實現視角的變化。進口的框架式儀器正是采用了第三個設計思路。
機箱式設計思路本身的目的是為了實現遮光效果，如最早的G2結構以及美國科諾的SL200B型的結構。但是，德系的新框架結構中沒有相關的遮光設計，僅僅想把相機、鏡頭裝到一個箱子里。本身鏡頭和相機連接后已經形成了一個密封結構，因而箱子的作用顯然是非常低的。相反，箱體的設計成了缺陷：
第一、無法測試大樣品、
第二、無法非常方便的調整俯仰角度。
折疊光路解決了俯仰角度的問題是因?yàn)榭蚣芙Y(jié)構設計缺陷而專門設計，如果沒有框架式設計，折疊光路又根本不再需要。折疊光路的缺陷在于：
第一、光路本身會產生未知能量變化，出現未知的圖像變形；

第二、俯仰角度的調整并非以相機的絕對水平為標準，因而，在判斷是否成像視角時出現問題。加上本身儀器沒有設計樣品臺二次調整水平功能，從而，整體上，這樣的結構設計的測值可靠性是非常值得懷疑的。目前，德系的儀器通常采用標定玻璃板去檢定儀器。玻璃板的平面結構的特性，根本無法實現檢定3D時空的接觸角成像系統，無法有效的評估出整機的性能。

因而，折疊光路的設計不僅僅不是一個成功的新技術，相反，是一個為解決本身儀器設計缺陷而產生的額外的的配件。   【水滴角測量儀】如何確保樣品臺面上的水平度？
