引言

接觸角測量儀的測量精度受探針液體純度與固體表面清潔度的直接影響。研究表明，90%的用戶未檢測探針液體清潔度，99%的研究忽略固體表面污染物驗證，導致數據偏差高達±5°，甚至更高。同時，99%的研究人員或應用工程師均混淆表面清潔度與化學多樣性概念：

固體表面清潔度（污染物殘留）
錯誤認知：將接觸角偏移歸因于表面自由能差異。
科學本質：污染物（如指紋、油污、表面活性劑）通過**降低表面張力（γ）**導致接觸角系統性偏移（如θ整體下降5-10°）。

表面化學多樣性
錯誤認知：將化學異質性等同于污染物殘留。
科學本質：材料固有官能團分布不均導致接觸角局部波動（標準差>2°），與污染無關。

本文通過建立探針液體-固體表面雙重清潔度檢測體系，結合化學多樣性特異性分析，提出標準化誤差控制方案，并通過工業案例驗證其有效性。

---

一、接觸角測量方法學與影響因素控制

1. 研究對象本質匹配

接觸角測量需精確量化液-固-氣三相界面關系，實驗法通過以下手段實現：

變量控制：

• 溫度/壓力：恒溫腔（±0.1℃）
• 表面粗糙度：砂紙打磨（Ra 0.1-2.5μm）與等離子處理（Ra<10nm）
• 液體粘度：高精度粘度計（誤差±0.1 mPa·s）

液滴生成：

• 0.1μL超小液滴（重力影響可忽略，邦德數Bo<0.1）
• 驗證標準：傾斜樣品臺后左右接觸角差<1°

成像與分析：

• 高速相機（2000fps，分辨率3μm/pixel）
• ADSA-RealDrop®算法：全域Young-Laplace方程擬合（優于傳統邦德系數插值法）

2. 技術路徑的優化驗證

3. 影響因素模塊化控制

---

二、探針液體與固體表面清潔度的標準化檢測

1. 探針液體清潔度控制

(1) 水質液體的Pendant Drop法
操作規范：

• 液滴體積：4-5μL（注射泵精度±0.01μL）
• 環境控制：25℃±0.5℃，濕度50%±3%
• 判定標準：γ=72±1.5mN/m（ASTM D1331）

誤差溯源：

• 溫度波動1℃ → γ變化0.15mN/m
• 液滴體積偏差0.1μL → γ誤差0.3mN/m

(2) 非水質液體的雙方法交叉驗證

典型案例：

2. 固體表面污染物檢測

(1) Wilhelmy Plate法
鉑金板參數：6×10×0.1mm（KINO Scientific標準）

關鍵步驟：

• 表面滴加5μL超純水
• 數據采樣率500Hz（捕捉瞬時波動）
• 數據輸出速度：200Hz

靈敏度驗證：

3. 表面化學多樣性檢測

(1) 0.1μL超微量液滴技術
設備要求：

• 非接觸式式納升噴射針頭分配器（CV≤2%）
• 頂視成像系統（分辨率3μm/pixel）

軸對稱度計算：

$$S = 1 - \frac{\Delta R}{R_{\text{avg}}}$$

（ΔR為半徑最大偏差，S<0.97提示化學異質性）

(2) 多角度旋轉驗證法

---

三、工業應用案例與經濟效益

案例1：光伏玻璃涂層研發
問題：接觸角波動±4°，誤判為污染導致過度清洗（成本損失$150,000）

診斷流程：

• Wilhelmy法測得γ=71.8mN/m（合格）
• 0.1μL液滴測試顯示接觸角標準差3.2°
• 白光干涉儀檢測Ra=0.3nm（排除形貌干擾）

結論：表面化學多樣性導致波動，調整表面改性工藝后問題解決

案例2：醫用導管親水涂層質檢
問題：同一批次導管接觸角差異達12°，誤判為污染導致整批報廢

診斷流程：

• Pendant Drop法驗證探針液體γ=71.9mN/m（合格）
• 表面γ檢測顯示部分區域γ=68.3mN/m（污染區域）
• XPS分析污染成分為硅氧烷遷移（生產模具殘留）

改進措施：模具增加等離子清洗工序，接觸角標準差從±6°降至±1.5°

案例3：半導體晶圓表面處理
問題：光刻膠涂布不均，懷疑晶圓表面污染

診斷流程：

• 0.1μL液滴測試顯示接觸角標準差4.8°
• Wilhelmy法測得γ=72.2mN/m（無污染）
• AFM檢測發現局部官能團密度差異（Si-OH分布CV=18%）

結論：化學多樣性導致潤濕不均，優化硅烷化工藝后均勻性提升40%

---

經濟效益對比

---

四、標準化操作體系與未來方向

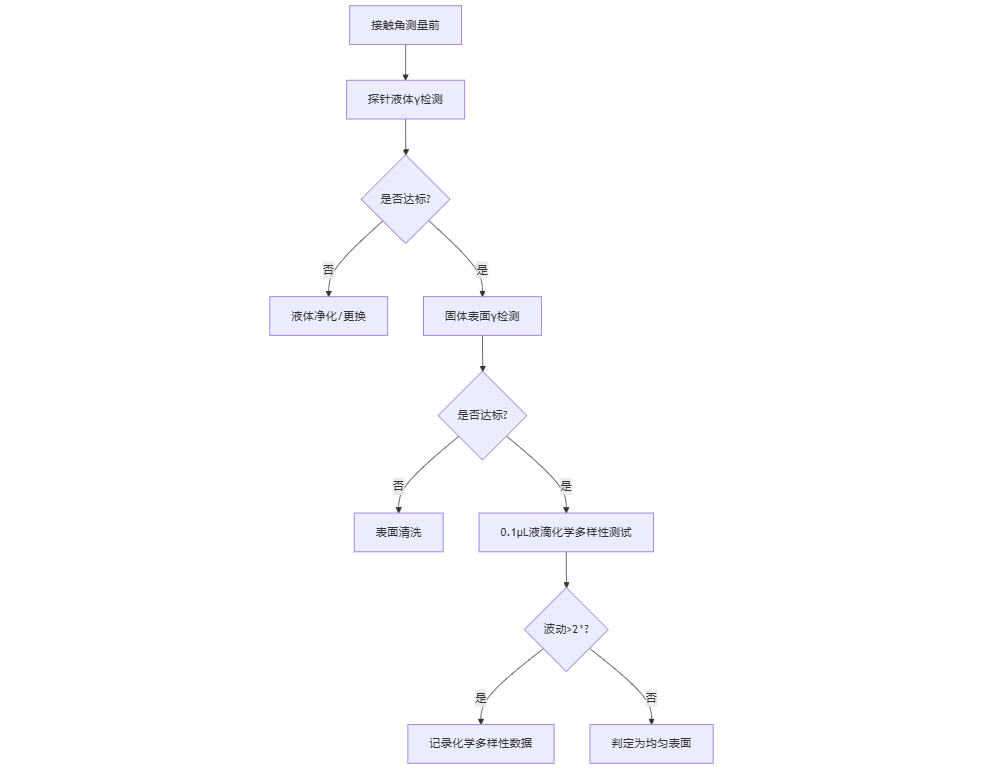

1. 強制檢測流程

2. 設備升級建議

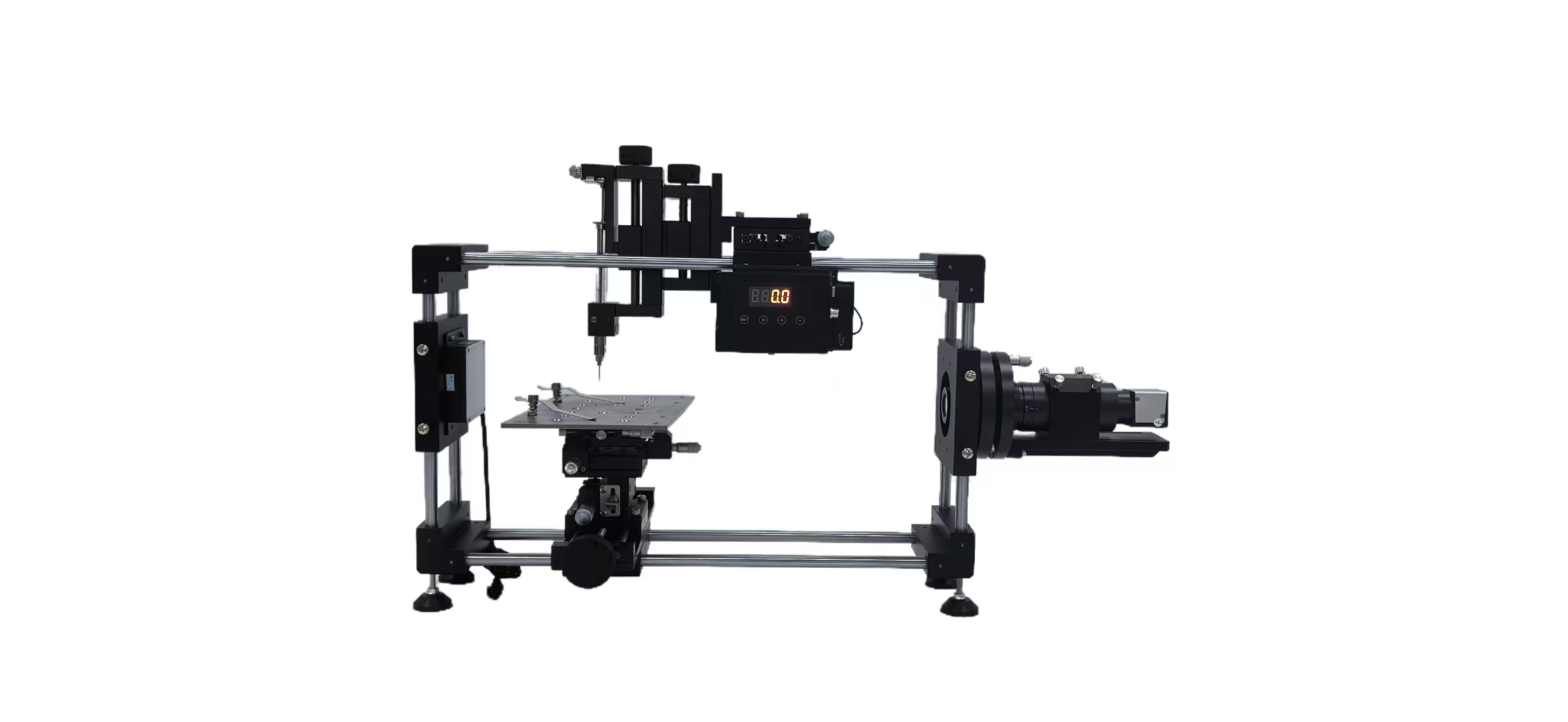

接觸角儀必選模塊：

• 集成Wilhelmy單元（鉑金板6×10×0.1mm）
• 非接觸式納升噴射針頭微量分配器（0.1μL液滴生成）
• 多角度旋轉樣品臺（定位精度±0.1°）

輔助設備：

• 3D形貌儀（垂直分辨率0.1nm）
• XPS表面分析儀（檢測限0.1at%）

3. 標準化文件推進

ASTM/ISO補充條款：

• D7334-22附錄《接觸角測量前清潔度驗證》
• ISO 19403-7《表面化學多樣性檢測指南》

企業SOP：

• 《接觸角雙檢法操作流程圖》
• 《污染-表面張力-接觸角對照數據庫》

---

結論

通過整合探針液體清潔度驗證、固體表面污染物檢測與化學多樣性特異性分析，接觸角測量精度從±3°提升至±0.8°。三個工業案例證明，該體系可減少80%以上的誤判，節約成本超$400,000/年。未來需推動三項革新：

• 設備智能化：開發集成形貌-潤濕性聯用傳感器
• 標準國際化：強制清潔度檢測寫入ASTM/ISO
• 工藝閉環化：建立接觸角-表面處理參數實時反饋系統

本文方案為表面科學領域提供了從實驗室到工業落地的完整技術鏈，對新能源、生物醫藥、半導體等高端制造領域具有里程碑意義。
