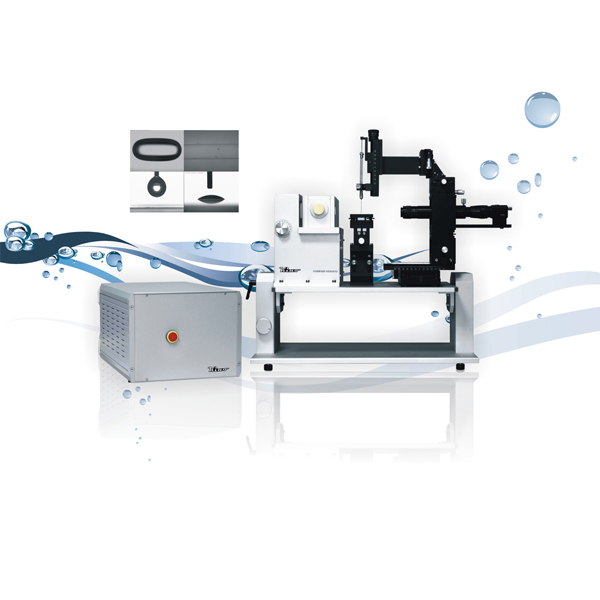

TX500H多參數高溫旋轉滴界面張力儀及接觸角測試儀整合分析系統
本系統集成接觸角測量與旋轉滴界面張力雙分析模塊，可同步完成固-液潤濕性及液-液超低張力測試，適用于油氣開發、化工合成及新能源材料領域多相界面行為研究。
科學設計注釋
在恒容體系下，溫度升高引起的分子動能增加會導致體系壓力上升，二者通過狀態方程共同影響界面區分子間作用力平衡。本系統通過PCU模塊實現壓力主動調控，解耦溫度-壓力變量對界面張力的交互作用，為研究單一變量影響機制提供可控實驗條件。
技術參數
接觸角：0-180°±0.1° / 界面張力10??-102mN/m
核心技術優勢
多物理場耦合控制
雙模式精密測試
智能分析系統
典型應用場景
（注：系統技術參數可能隨迭代升級調整，具體功能以出廠配置為準）
| 應用領域 | 核心測試參數 | 典型應用場景 | 推薦儀器及依據 |
|---|---|---|---|
| 油氣開發 | - 液-液界面張力（0.01-50mN/m）- 固-液接觸角（0-180°） | - CO?驅/化學驅過程中原油-驅油劑界面張力演變分析- 高溫高壓（80℃/12MPa）儲層巖心潤濕性動態評估 |
TX500H （旋轉滴法適配超低張力測試） |
| 高分子材料 | - 聚合物溶液表面張力（10-70mN/m）- 復合材料界面粘附功（10?3-102mN/m） | - 聚丙烯酰胺驅油體系與地層水界面行為研究- 納米流體/巖石表面潤濕改性效果量化 | 表面張力＞1mN/m：A601/A101（Wilhelmy板法精度±0.01mN/m） |
| 醫藥制劑 | - 微乳體系界面張力（0.1-5mN/m）- 藥物載體接觸角（30-120°） | - 脂質體藥物包封率與界面穩定性關聯分析- 噴霧劑霧化粒徑與表面張力相關性研究 | TX500H（支持動態溫度梯度測試） |
| 日化品研發 | - 乳液表面張力（20-50mN/m）- CMC值測定（0.1-10mmol/L） | - 洗滌劑復配體系臨界膠束濃度優化- 化妝品乳霜高溫（50℃）儲存穩定性預測 | 表面張力＞1mN/m：A101（Du Noüy環法效率提升40%） |
| 食品工業 | - 蛋白質溶液界面流變（10?3-10mN/m）- 乳化體系接觸角（60-110°） | - 植物基人造肉脂肪-水相界面穩定性研究- 巧克力涂層表面潤濕特性調控 | TX500H（旋轉滴法適配粘彈性流體測試） |
| 新能源材料 | - 電解液/電極接觸角（10-150°）- 液態金屬界面張力（200-500mN/m） |
- 鋰金屬電池枝晶生長與電解液潤濕性關聯分析 - 液態金屬冷卻劑/結構材料界面兼容性評估 |
表面張力＞1mN/m：A601（最大量程2000mN/m） |
技術選型建議
（注：數據基于ASTM D1331/D971標準方法驗證，具體測試方案需結合樣品特性設計）
TX500H多參數界面分析系統核心優勢
（系統通過ISO校準認證，技術參數可能因升級調整）
技術設計亮點
通過旋轉滴模塊與接觸角測試的硬件復用設計，在保持0.1μN/m張力檢測精度的同時，將設備成本降低至同類多功能儀器的67%，實現真正意義上的"高精度-低成本"協同優化。
|
基于影像分析法界面化學分析系統 CAST®3.0 & CAST®4.0 |
|
|
型號 |
TX500H |
|
一、通用指標 |
|
|
界面張力測量范圍 |
|
|
接觸角測量范圍 |
0-180° |
|
二、旋轉滴界面張力儀的硬件指標 |
|
|
顯微鏡頭變倍范圍 |
0.7-4.5X / （10X/20X供選購） |
|
CCD相機分辨率 |
1920*1200，或752*582 (實際用640*480)/（130萬像素、300萬像素、500萬像素相機供選購） |
|
視頻捕捉系統 |
USB3.0視頻設備/ （PCI視頻捕捉卡、1394接口相機供選購）
CCD相機速度 25張/
（60張/秒、100張/秒、300張/秒相機供選購） |
|
鏡頭控制 |
X軸 軟件控制尋像 精調 |
|
Y軸調整顯微鏡頭焦距
Z軸調整鏡頭成像位置 |
|
|
高精度整體旋轉體設計用以控制液滴移動
帶鎖死功能 |
|
|
鏡頭水平控制 |
|
|
電機控制范圍 |
0-15000轉/分 |
|
電機轉速模式 |
無級變速 可控制1轉/分 |
|
電機控制精度 |
±3轉/分（RPM） |
|
電機轉速控制方式 |
伺服控制系統 編碼器控制
控制點500個 可無級變速 |
|
加熱控制模式 |
氣熱式溫控模式，雙溫控模式 |
|
加熱系統控溫范圍 |
室溫 - 2 |
|
控溫精度 |
± |
|
加熱方式 |
電熱棒/ （PTC陶瓷供選）整面加熱 |
|
溫度顯示裝置 |
美國進口半導體數字溫度傳感器
帶自校準功能 精度： |
|
外接恒溫水浴
溫度控制范圍 |
0 |
|
測量用樣品管 |
內徑φ |
|
自密封樣品管 |
|
|
標準絲 |
水平、垂直雙向校準標準絲/（美國計量認證的計量尺 供選） |
|
樣品管緊固方式 |
兩頭頂住式 |
|
通訊接口 |
USB2.0通訊接口 |
|
水平控制 |
整機四腳水平控制、樣品臺旋轉、鏡頭水平控制三處 |
|
三、旋轉滴界面張力儀的軟件系統指標CAST?4.0 |
|
|
計算界面張力依據 |
1、自動查得上下邊界線，計算兩邊界線間距離并自動計算界面張力值并將數據自動以數據庫形式進行管理
2、可手動二次調整測值結果，并保存操作痕跡
3、測試數據與圖片一一對應 |
|
計算方式 |
全自動測值，同時，手動可二次調整并記錄調整痕跡 |
|
放大率校準功能 |
垂直、水平雙向放大率校準 |
|
數據庫管理 |
歷史數據均有規律保存并用數據庫管理，測試數據與圖片一一對應，歷史數據可查詢，可二次調整并記錄操作痕跡，可導出為EXCEL文檔及BMP圖片 |
|
軟件控制功能 |
溫度、電機、尋像X軸 |
|
攝像方式 |
單張拍攝 / 連續拍攝/每秒25-60張（選購）或定時拍照 如定時每20分鐘間隔拍照共2小時長時間測值 |
|
四、光學接觸角儀的硬件指標 |
|
|
樣品臺 |
1、Z向移動 |
|
進樣系統及其控制 |
1、手動高精度注射泵 0.02uL精度（軟件控制自動注射泵供選購）；2、可拆裝針頭設計，獨家提供 |
|
旋轉平臺 |
整機旋轉，用于測試滾動角/前進后退角等動態接觸角（本功能必須結合CAST2.0?的曲線擬合功能才可實現） |
|
五、光學接觸角儀的軟件指標 |
|
|
液滴形態 |
懸滴法（Pendant Drop）、停滴法（Sessile Drop）、氣泡捕獲法、插板法、旋轉滴法等 |
|
測試方法 |
θ/2法、圓擬合、橢圓擬合、基于真實液滴®（TrueDrop®）的動態接觸角計算方法、曲線尺法、插值法、Young-Lapalace®方程擬合、Young-Laplace方程等7種； |
|
測試功能 |
靜態接觸角測試、動態接觸角測試（前進/后退角、隨時間變化接觸角）、固體表面自由能（固體表面張力）、懸滴法界面張力、旋轉滴界面張力、固體材料可潤濕性線（WBA） |
|
固體表面自由能 |
12種數學模型用于分析固體材料的表面自由能值，如Equation of State ( Neumann et al. )、Good-Girifalco、Owen-Wendt-Rabel、Simple Fowkes、Extended Fowkes、WU法1-2、Schultz法1-2、Acid-base(Van OSS & Good)、Jhu、Zizman臨界表面張力法等共12種表面自由能估算方法，不但能分析低能固體表面，也能分析高能固體表面，以及他們的分布（色散力、極性力、氫鍵值、路易斯酸堿等） |
|
軟件觸發 |
雙軟件觸發技術，可用于測試巖芯、粉體、紙張以及其他吸水性材料的分析時的第一時間點接觸角測試，也可用于小接觸角測值全過程拍攝。 |
|
數據庫管理 |
歷史數據可查詢、可導出為EXCEL文檔、可二次修改 |
以上配備如遇更改，本公司保留不通知而自行更改的權利。
